O verificador de cabos, rede e wi-fi LinkIQ™ Duo é a solução ideal para testar o desempenho de cabos até 10 Gb/s e resolver problemas de conectividade de rede. Este verificador inovador valida o desempenho dos cabos utilizando medições baseadas em frequência e oferece um mapeamento completo dos cabos.

Além disso, executa testes de ping para verificar conectividade e diagnósticos do switch mais próximo, identificando problemas críticos e validando configurações sem necessidade de dispositivos adicionais.

O LinkIQ Duo diferencia-se por integrar análises wi-fi até Wi-Fi 6E (quando aprovado), incluindo redes, canais e pontos de acesso, além de alertar para erros comuns de configuração. Já os modelos IE são otimizados para redes Ethernet industriais, suportando RJ45, M12X, M12D e M8D e protocolos como EtherNet/IP, PROFINET e EtherCAT.

Principais funcionalidades

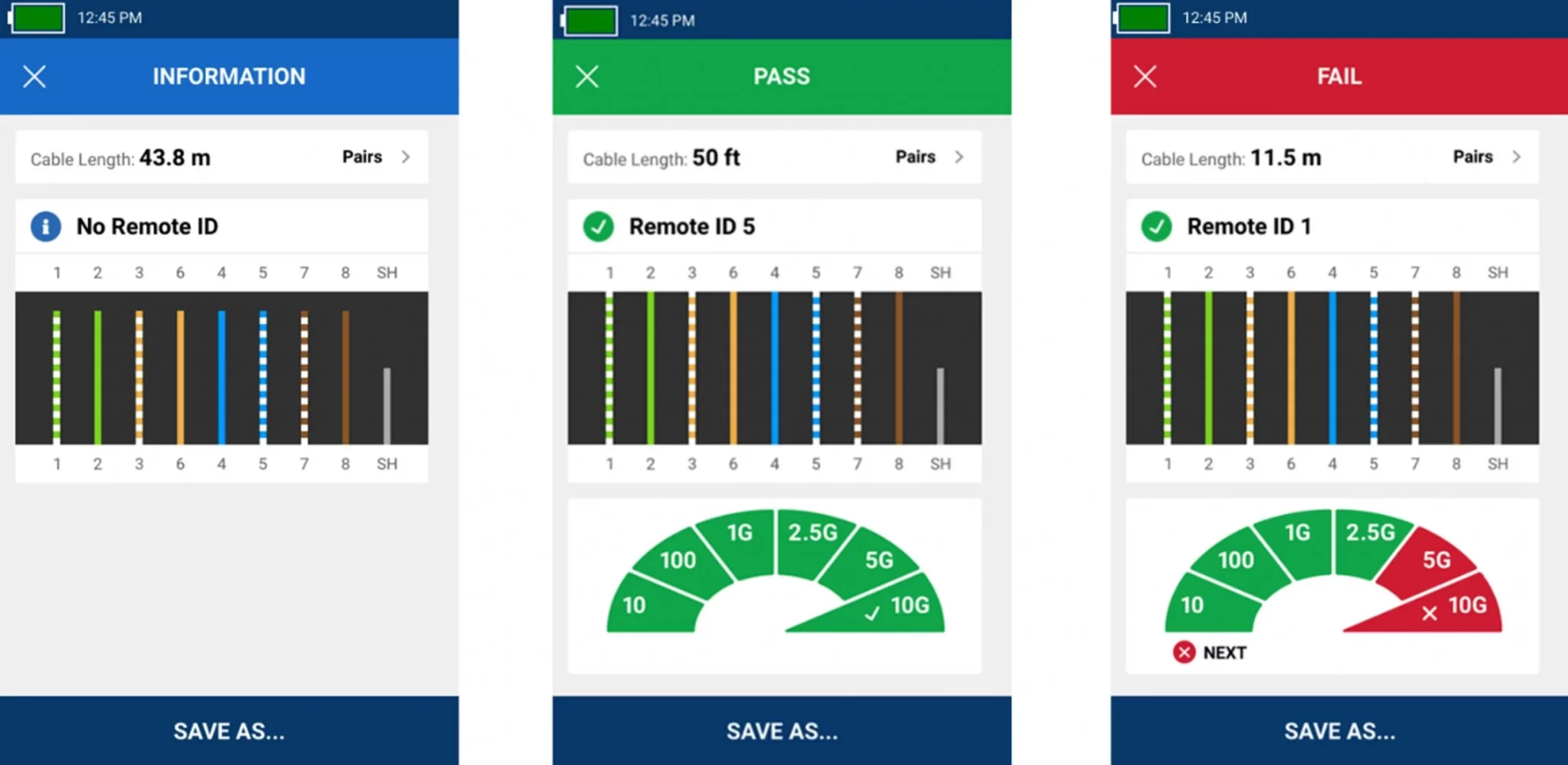

1. Validação de desempenho de cabos

O LinkIQ verifica se os cabos cumprem os requisitos de desempenho, medindo comprimentos até 305 metros e identificando falhas como circuitos abertos, curtos ou cabos sem terminação. O identificador remoto (Remote ID) incluído mapeia completamente os pares de fios, ajudando a identificar conexões incorretas e pares divididos.

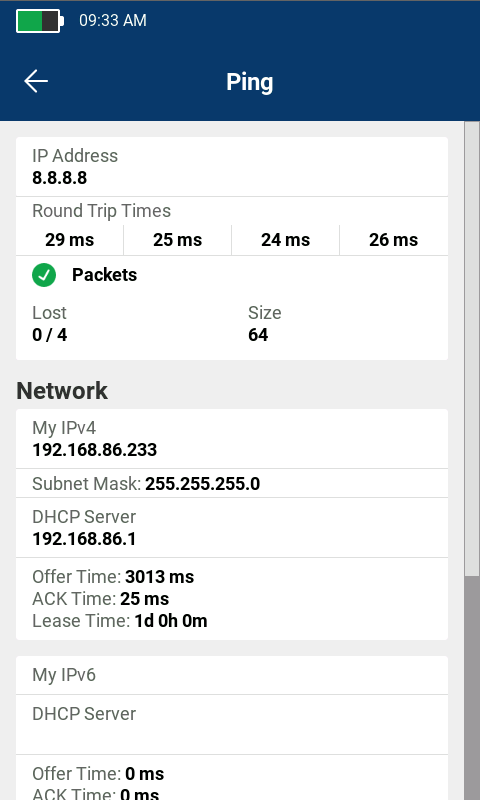

2. Diagnósticos rápidos com testes de ping detalhados

Os testes de ping IP do LinkIQ verificam a conectividade e fornecem diagnósticos do switch mais próximo, incluindo:

• Taxa de dados até 10GBASE-T;
• Identificação de modo half/full duplex;
• Nome e endereço IP do switch;
• Número da porta e informações VLAN;
• Teste de carga até Classe 8 (90 W).

Essas funcionalidades permitem resolver rapidamente problemas críticos na rede e validar configurações de switch.

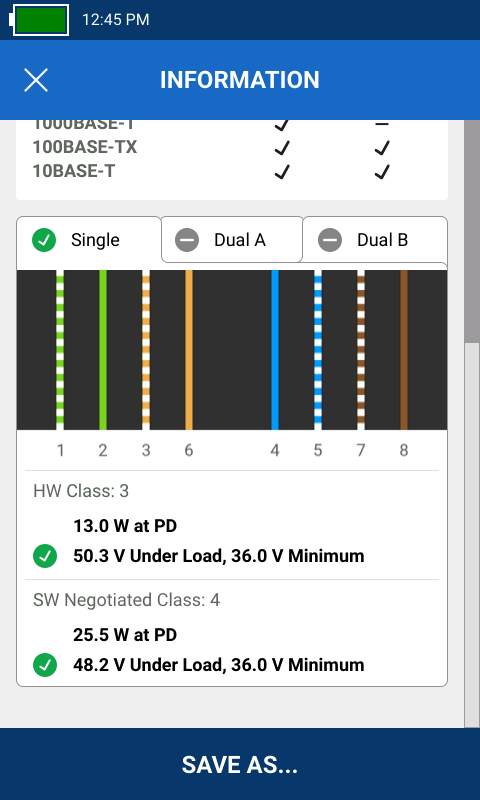

3. Testes avançados de PoE

O LinkIQ simplifica a instalação e resolução de problemas de Power over Ethernet (PoE), ao exibir os pares que fornecem energia, e os níveis de potência para implementações de assinatura dupla. Realiza testes de carga até 90 W (Classe 8), garantindo que a potência anunciada é entregue na infraestrutura de cablagem.

4. Análise wi-fi até Wi-Fi 6E (LinkIQ Duo)

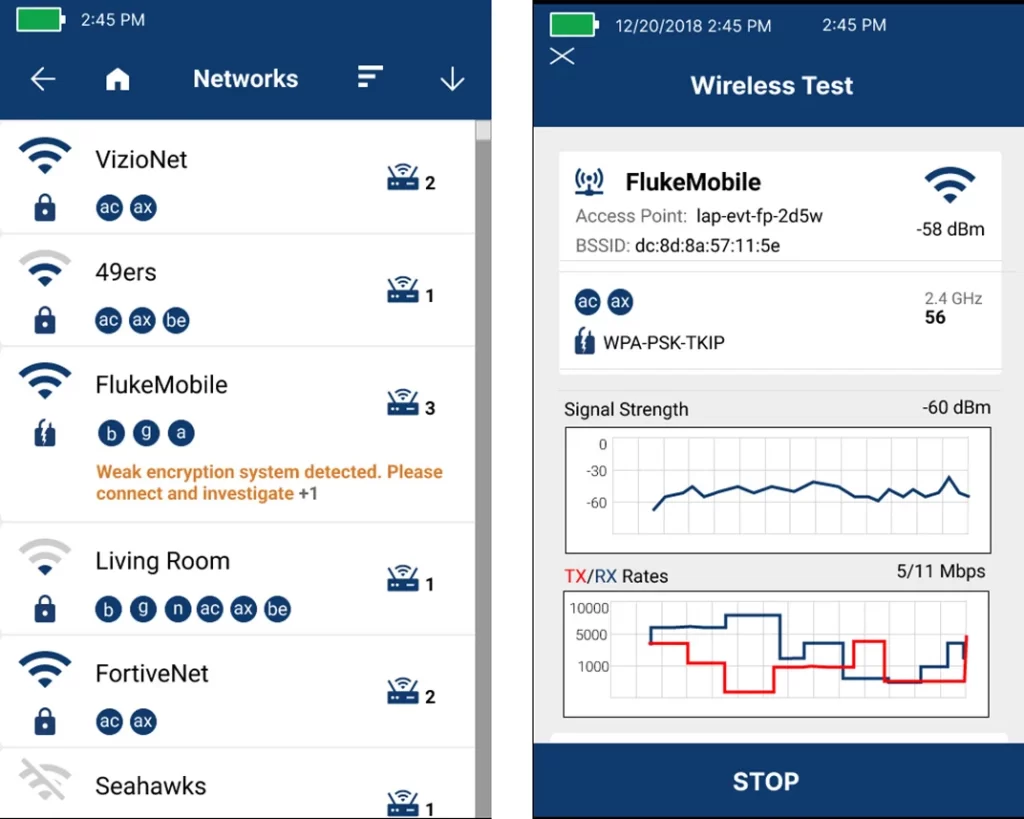

O LinkIQ Duo proporciona uma análise detalhada do ambiente wi-fi, exibindo resultados por redes, canais ou pontos de acesso. Permite uma navegação intuitiva pelos resultados e sinaliza problemas comuns, como:

• Uso de canais ilegais para a região detetada;
• Canais não recomendados;
• Sobreposição de pontos de acesso (salvo se um for de baixa potência);
• Configurações de segurança fracas.

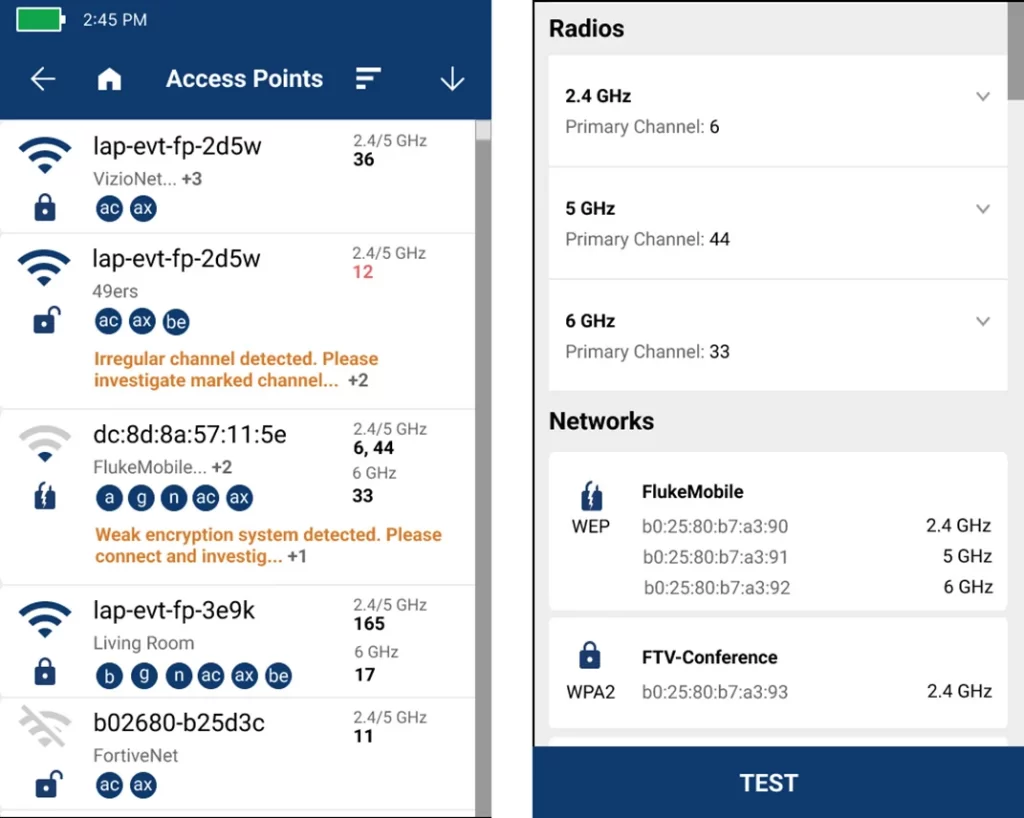

O teste de ponto de acesso exibe uma lista de pontos de acesso disponíveis por nome ou BSSID, com um resumo dos canais/bandas e redes suportadas, juntamente com os tipos de criptografia. Ao selecionar um ponto de acesso, é possível rastrear a força do sinal e a utilização do canal para cada rádio no AP.

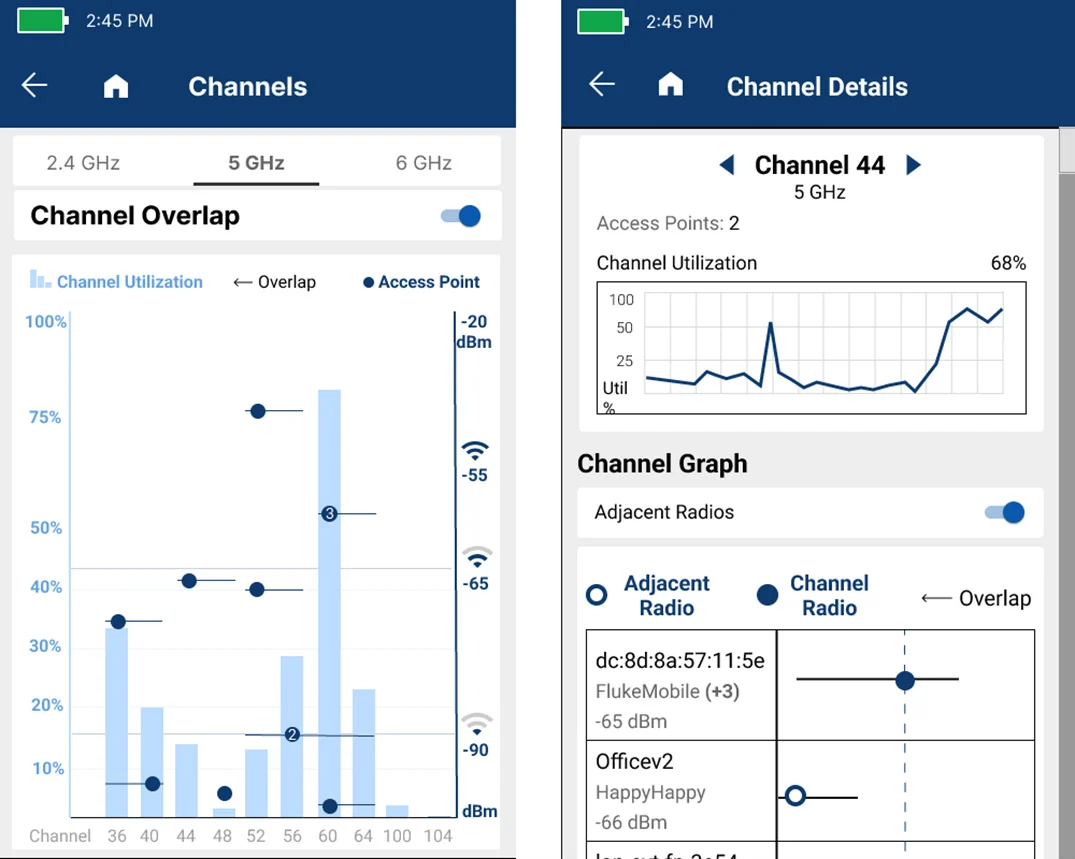

 Para o teste de canal, selecione uma banda (2,4, 5 ou 6 GHz) e veja a utilização, força do sinal do AP e o número de AP’s em cada canal. Selecione a visualização exclusiva de Sobreposição de Canais para ver quantos e quais AP’s estão num determinado canal ou interferindo com ele, além da intensidade dos seus sinais. Toque num canal para visualizar a sua utilização ao longo do tempo e quais AP’s estão nele contidos ou a interferir.

5. Ecrã tátil a cores

Com um ecrã tátil grande e responsivo, o LinkIQ combina controlos intuitivos com uma interface gráfica clara. A função TEST simplificada adapta os resultados ao dispositivo ligado na porta RJ-45. A conectividade USB-C permite transferências rápidas para o PC, atualizações de software e carregamento.

6. Integração com o LinkWare PC

O LinkIQ permite documentar e gerir até 1000 resultados com nomes descritivos. Os nomes aumentam automaticamente ao serem guardados (exemplo: “Cabo Sala-1”, “Cabo Sala-2”), facilitando o teste sequencial de múltiplos cabos. A integração com o software LinkWare PC oferece relatórios detalhados e análises avançadas.

Características adicionais:

• Interface multilingue: inclui suporte para Português, Inglês, Alemão, Francês, Espanhol, e outros idiomas;
• Tom de cabo: compatível com sondas IntelliTone™ ou Pro3000™;
• Sinalização de porta no switch (Port Blink): localiza portas específicas em switches;
• Compatibilidade com identificadores remotos MicroScanner™ PoE;
• Bateria recarregável de iões de lítio: carregamento através de USB-C;
• Ecrã tátil a cores: fácil de usar e visualizar;
• Atualizações fáceis via USB-C ou LinkWare PC.

Fluke Premium Care – proteção adicional

O Fluke Premium Care oferece proteção avançada para o seu investimento, cobrindo reparos, calibração e substituição de equipamentos danificados, minimizando tempos de inatividade inesperados.

Resumo das características principais do LinkIQ™ Duo

• Teste de desempenho de cabos até 10GBASE-T e mapeamento de fios (wire map) com TDR;
• Endereço IP do switch, nome, número da porta / VLAN, taxas de dados + ping;
• Deteção e teste de energia PoE sob carga até à Classe 8;
• Análise wi-fi até Wi-Fi 6E: redes, canais e pontos de acesso;
• Gestão de resultados e impressão de relatórios através do LinkWare™ PC.

Recursos do verificador de cabo + rede + wi-fi LinkIQ™

1. Porta RJ45 para conexão com cabo ou porta de switch;
2. Antena interna para rádio Wi-Fi que suporta bandas de 2,4 GHz, 5 GHz, e 6 GHz (apenas no LinkIQ Duo);
3. Resultados de medição APROVADOS/REPROVADOS baseados em frequência;
4. Ecrã colorido sensível ao toque;
5. A medida de comprimento mostra a distância até a terminação, abertura ou curto;
6. O mapa de cabos mostra o tipo e a localização da falha (ligações incorretas, pares divididos, curtos e quebras);
7. Porta USB-C para exportação de dados, atualizações de software e carregamento;
8. Desempenho do cabo de até 10 Gb/s exibido no formato do velocímetro;
9. Guarde até 1000 resultados de teste na unidade e exporte para o LinkWare™ PC.
