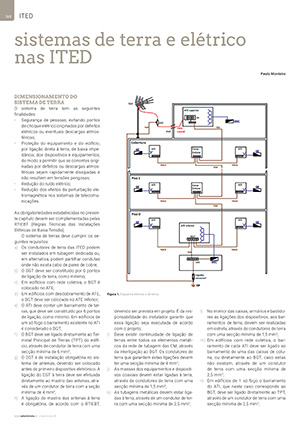

Sistemas de terra e esquema elétrico nas ITED

Dimensionamento do sistema de terra.

O sistema de terra tem as seguintes finalidades:

  • Segurança de pessoas, evitando pontos de choque elétrico originados por defeitos elétricos ou eventuais descargas atmosféricas;
  • Proteção do equipamento e do edifício, por ligação direta à terra, de baixa impedância, dos dispositivos e equipamentos, de modo a permitir que as correntes originadas por defeitos ou descargas atmosféricas sejam rapidamente dissipadas e não resultem em tensões perigosas;
  • Redução do ruído elétrico;
  • Redução dos efeitos da perturbação eletromagnética nos sistemas de telecomunicações.

As obrigatoriedades estabelecidas no presente capítulo devem ser complementadas pelas RTIEBT (Regras Técnicas das Instalações Elétricas de Baixa Tensão).

O sistema de terras deve cumprir os seguintes requisitos:

  1. Os condutores de terra das ITED podem ser instalados em tubagem dedicada ou, em alternativa, podem partilhar condutas onde não exista cabo de pares de cobre;
  2.  O BGT deve ser constituído por 6 pontos de ligação de terra, como mínimo;
  3. Em edifícios com rede coletiva, o BGT é colocado no ATE;
  4. Em edifícios com desdobramento de ATE, o BGT deve ser colocado no ATE Inferior;
  5. O ATI deve conter um barramento de terras, que deve ser constituído por 6 pontos de ligação, como mínimo. Em edifícios de um só fogo o barramento existente no ATI é considerado o BGT;
  6. O BGT deve ser ligado diretamente ao Terminal Principal de Terras (TPT) do edifício, através de condutor de terra com uma secção mínima de 6 mm2;
  7. O DST é de instalação obrigatória no sistema de antenas, devendo ser colocado antes do primeiro dispositivo eletrónico. A ligação do DST à terra deve ser efetuada diretamente ao mastro das antenas, através de um condutor de terra com a seção mínima de 4 mm2;
  8. A ligação do mastro das antenas à terra é obrigatória, de acordo com o RTIEBT, devendo ser prevista em projeto. É da responsabilidade do instalador garantir que essa ligação seja executada de acordo com o projeto;
  9. Deve existir continuidade de ligação de terras entre todos os elementos metálicos da rede de tubagem das CM, através da interligação ao BGT. Os condutores de terra que garantem estas ligações devem ter uma secção mínima de 4 mm2;
  10. As massas dos equipamentos e dispositivos coaxiais devem estar ligadas à terra, através de condutores de terra com uma secção mínima de 1,5 mm2;
  11. As tubagens metálicas devem estar ligadas à terra, através de um condutor de terra com uma secção mínima de 2,5 mm2;
  12. No interior das caixas, armários e bastidores as ligações dos dispositivos, aos barramentos de terra, devem ser realizadas em estrela, através de condutores de terra com uma secção mínima de 1,5 mm2;
  13. Em edifícios com rede coletiva, o barramento de cada ATI deve ser ligado ao barramento de uma das caixas de coluna, ou diretamente ao BGT, caso estas não existam, através de um condutor de terra com uma secção mínima de 2,5 mm2;
  14. Em edifícios de 1 só fogo o barramento do ATI, que neste caso corresponde ao BGT, deve ser ligado diretamente ao TPT, através de um condutor de terra com uma secção mínima de 2,5 mm2;
  15. O circuito elétrico dos ATE deve ser proveniente dos quadros elétricos de serviços comuns, quando existam.
