Proteções magnetotérmicas
Ao considerar as diversas opções para proteger os seus circuitos, irá encontrar modelos que variam desde o aparelho unipolar ao tetrapolar, passando pelo particular modelo de P+N, que faz a proteção magnetotérmica no polo de fase e apenas corte do circuito no polo de neutro.
Normalmente disponíveis em calibres de 1 ampere até 63 amperes, pode-se optar pelas diferentes curvas de disparo, B, C ou D, dependendo das características do circuito e da carga que se pretende proteger.

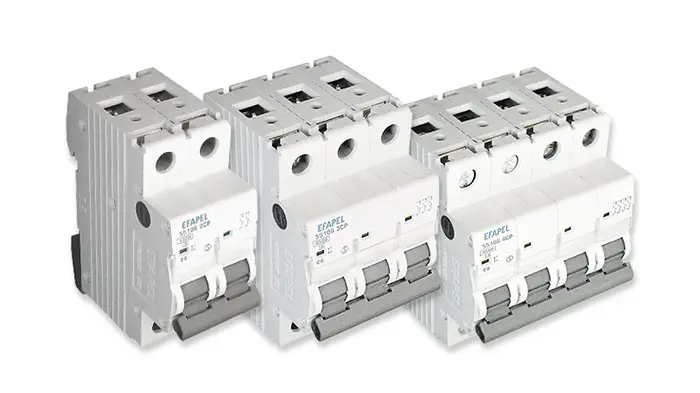

Com a função de proteger a instalação elétrica contra sobrecargas ou curto-circuitos, a série Modus 55 possui gamas divididas em disjuntores magnetotérmicos: Plus (poder de corte de 4,5 kA), Super (poder de corte de 6 kA) e Ultra (poder de corte de 10 kA).
Garantir a segurança de pessoas e animais

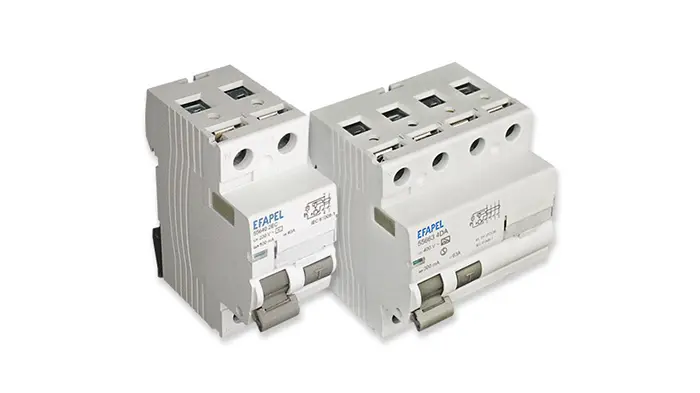

A função dos interruptores diferenciais é proteger as pessoas e animais contra contactos diretos ou indiretos.
Os aparelhos bipolares e tetrapolares têm diferentes sensibilidades, 10 mA, 30 mA, 300 mA e 500 mA. Assim, consideram-se as diferentes classes de proteção e imunidade — AC, A e B — para fazer face às regras regulamentares mais exigentes e às atuais especificidades, bem como às características dos circuitos a proteger. Recentemente, a Classe B também passou a ser adequada para o carregamento de veículos elétricos.
A combinação da proteção magnetotérmica com a proteção diferencial dá origem aos disjuntores diferenciais, que também fazem parte da família Modus 55, sendo a opção ideal quando a economia e o espaço de instalação no quadro elétrico são fatores primordiais.

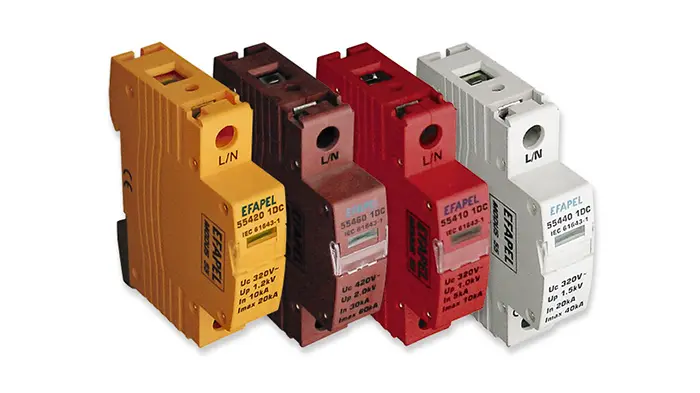

Em adição, a família Modus 55 também disponibiliza proteções contra a tensão de alimentação, ou seja, contra sobretensões transitórias. Neste caso, os descarregadores de sobretensão power têm como principal função proteger a instalação elétrica contra sobretensões provocadas por descargas atmosféricas. Existem modelos unipolares divididos por diferentes valores de capacidade de escoamento da descarga elétrica.
Como complemento à família de aparelhagem de corte e proteção Modus 55, a EFAPEL apresenta também uma vasta gama de acessórios de ligação, comando, automatismo e sinalização, que permitem ao instalador profissional desenvolver e executar instalações com elevado nível de profissionalismo e segurança.
