Uma parte essencial de uma instalação fotovoltaica é a caixa combinadora fotovoltaica. Estas caixas são utilizadas para combinar vários strings, para proteção contra sobretensões e diversas outras funções.

No caso de queda de um raio, a sobretensão ocorre num raio de aproximado de 2 km, o que pode afetar e destruir todos os equipamentos elétricos – incluindo um sistema fotovoltaico. Por esta razão, as seguintes regras devem ser consideradas dentro da UE (todos os membros do CENELEC) para o comissionamento de um sistema fotovoltaico. Estes requisitos estão definidos na EN* 51643-32:2020.

Edifícios sem proteção externa contra raios requerem um DC SPD** Tipo II (de acordo com a EN* 61643-31) com cabos de ligação à terra de 6 mm².

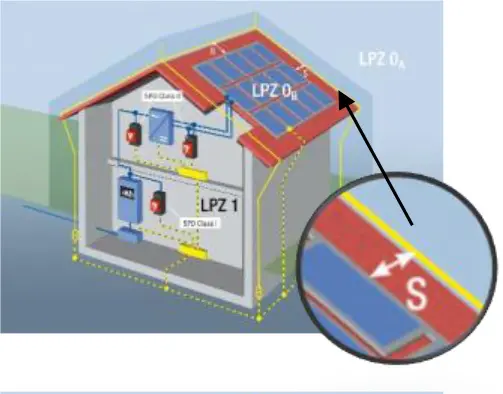

Edifício com proteção externa contra raios com uma distância de segurança de s ≥ 0,7 m*** requere um DC SPD Tipo II (de acordo com a EN* 61643-31) com cabos de ligação à terra de 6 mm².

Edifício com proteção externa contra raios e distância de segurança de s < 0,7 m*** requere um DC SPD Tipo I+II (conforme a EN* 61643-31) com cabos de ligação à terra de 16 mm².

*EN = Norma Europeia **SPD = Dispositivo de Proteção Contra Picos de Tensão *** Dependendo da configuração da proteção luminosa. O cálculo preciso é definido na IEC 62305-3.

Que vantagens oferece a proteção contra picos de tensão?

Os produtos de proteção contra picos de tensão são usados ​​para proteger dispositivos contra altas tensões criadas, por exemplo, por quedas de raios. Isto é conseguido através de varistors, que diminuem a sua resistência com o aumento da tensão. Se ocorrer um pico de tensão repentino, os varistors perdem quase toda a resistência e, assim, redirecionam a sobrecarga para o conector de ligação à terra.

De acordo com a EN 51643-32:2020, pelo menos um protetor contra picos de tensão Tipo I+II ou Tipo II deve ser instalado para proteger o inversor no lado CC. Idealmente, este deve ser instalado na entrada dos cabos string no edifício (transição de zona) para manter a sobretensão afastada do interior do edifício.

A distância máxima entre o inversor e os últimos módulos fotovoltaicos (string do último módulo) não deve exceder 10 metros de comprimento de cabo, caso contrário, um dispositivo adicional de proteção contra picos de tensão deverá ser instalado. Se isto não for feito, o DC-SPD não irá mais poder cumprir a sua função de segurança, o que poderá causar danos ao equipamento a ser protegido. Para garantir esta proteção, a integração de um SPD num GAK é a solução mais económica. Se a EN 51643-32:2020 não for tida em conta na instalação fotovoltaica, as companhias de seguros não irão cobrir os danos sofridos em caso de sinistro.

Pascal Niggemann
Head of PV Systems Home & Business,
Weidmüller Interface GmbH & Co. KG, Germany

Para ler o artigo completo faça a subscrição da revista e obtenha gratuitamente o link dedownload da revista “o electricista” nº 90. Pode também solicitar apenas este artigo através do email: a.pereira@cie-comunicacao.pt
